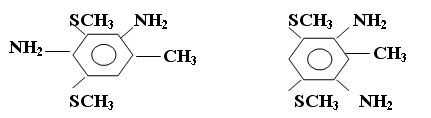

一、固化劑HARTCURE 30(DMTDA)的分子結(jié)構(gòu)式
二、物理性質(zhì)
| 當量 | 107 |
| 外觀（室溫下） | 淡黃色的液體 |
| 氣味 | 淡黃色的液體 |
| 沸點℉(℃) | 667(353)(分解) |
| 密度(g/cm3)at 68℉(20℃) | 1.21 |
| 140℉(60℃) | 1.18 |
| 212℉(100℃) | 1.15 |
| 粘度,Cps at 68℉(20℃) | 690 |
| 140℉(60℃) | 22 |
| 212℉(100℃) | 5 |
| 蒸汽壓, mmHg at 65℉(20℃) | 0.6 |
| 胺值，mg KOH/g | 536 |
| TDA含量（%） | ≤1.0% |
| 水分 | ≤0.1% |
三、操作
HARTCURE 30(DMTDA),因在室溫下是液體，所以對操作具有顯著的好處，比如轉(zhuǎn)移容易和像將MOCA固體熔化的過程將淘汰。同樣的，凝固的可能性是不會發(fā)生在混合容器或混合機器里的。另外，它是液體狀態(tài)，允許在比MOCA更低的溫度下進行操作。
HARTCURE 30(DMTDA)當量是107與MOCA是133.5相比較，這就意味著在同樣給定的預(yù)聚體理
想配比下可減少20%的重量使用量。
例如
| 預(yù)聚體 (NCO 4.1) | 100份 | 100份 |
| MOCA（理論量的95%） | 12.4份 | — |
| HARTCURE 30(DMTDA)（理論量的95%） | — | 9.9份 |
| 合計 | 112.4份 | 109.9份 |
HARTCURE 30(DMTDA)比重約為1.20g/cm3，建議使用溫度70-90℉（21-33℃），而使用溫度在240℉（116℃）融化后MOCA的比重為1.26g/cm3，這就是說要用容積式泵輸送這兩種原料，在不改變現(xiàn)有混合設(shè)備的情況下，要達到上述目的需將MOCA的使用配比改為HARTCURE 30(DMTDA)的使用配比。
四、用HARTCURE 30固化劑固化的聚氨酯彈性體的物理性質(zhì)
預(yù)聚體的物理性質(zhì),包括聚酯型和聚醚型,用HARTCURE 30(DMTDA)固化后,與用MOCA固化的相比較;作為用MOCA的固化系統(tǒng),預(yù)聚體固化的物理性質(zhì)對理想的配比是敏感的，HARTCURE 30(DMTDA)固化劑與MOCA相比,對理想配比表現(xiàn)出容許的偏差.
低的理想配比(80-90%)通常有助于獲得如抗壓縮永久變形率的最大值,而高的理想配比(100
-105%)有助于獲得如撕裂強度和疲勞壽命的最大值.大多數(shù)使用時獲得最佳效果是在95%的理想配比.HARTCURE 30(DMTDA)的固化條件(溫度和時間)與MOCA相似,而HARTCURE 30(DMTDA)需要更重視二次硫化條件以獲得最佳的物理性質(zhì),特別是壓縮永久變形率和動態(tài)力學(xué)性能.
五、包裝規(guī)格
1、25kg/鐵桶
2、200kg/鐵桶
